Linear Slide Rail estas mekanika gvida aparato uzata por lineara moviĝo, kiu ebligas al ŝarĝoj moviĝi glate kaj precize laŭ fiksa trako per rulado (kiel pilkoj aŭ ruliloj) aŭ glitado (kiel glitaj buŝoj). Ĝi estas vaste uzata en aŭtomatigaj ekipaĵoj, CNC-maŝinoj, robotoj, 3D-presado kaj aliaj kampoj, kaj estas unu el la kernaj komponantoj de alta-precizecaj linearaj movaj sistemoj.
Linear Slide Rail estas normigita lineara moviĝa subtenkomponento dizajnita por atingi glatan kaj precizan movadon de mekanikaj komponentoj laŭ fiksa lineara trajektorio. Ĝi reduktas moviĝan frikcion, plibonigas ŝarĝkapablon kaj certigas la rektecon kaj stabilecon de moviĝa trajektorio per optimumigita struktura dezajno. Ĝi estas la kerna baza komponento por atingi linearan moviĝregadon en industria aŭtomatigo, precizeca fabrikado kaj aliaj kampoj.
Kiam Linear Slide Rail funkcias, la glitado moviĝas laŭ la glita korpo sub la ago de mova forto (kiel motoro, cilindro), kaj la ruliĝantaj elementoj aŭ glitaj komponantoj egale transdonas la ŝarĝforton al la glita korpo. Samtempe, la precize maŝinprilaborita kureja formo (kiel gotika arko, cirkla arko) certigas la rektecon de la movada trajektorio, kaj la sistema rigideco kaj vibrorezisto estas plibonigitaj per antaŭ-streĉa dezajno (forigante breĉojn).
Linear Slide Rail tipe konsistas el la sekvaj kernkomponentoj:
|
1 |
Relo |
Farita el alt-fortaj materialoj kiel karbonŝtalo, neoksidebla ŝtalo kaj aluminia alojo, la surfaco suferas malmoliĝantan traktadon (estingado, muelado aŭ tegaĵo) por plibonigi eluziĝon. |
|
Precizaj kurejoj aŭ glitsurfacoj estas maŝinprilaboritaj sur la gvidrelo por certigi glatan movadon de moviĝantaj partoj (glitiloj aŭ glitseĝoj). |
||
|
2 |
Glitilo/Bloko |
Instalita sur la gvidrelo, ĝi enhavas ruliĝantajn elementojn (pilko/rulilon) aŭ glitajn lagrojn (kiel buŝojn) interne. |
|
Ĝi povas moviĝi en rekta linio laŭ la gvidrelo kaj elteni radialajn, aksajn kaj renversajn momentŝarĝojn. |
||
|
3 |
Ruliĝantaj Elementoj |
Pilkoj: Taŭga por alt-rapidecaj, malpezaj-deĵoraj aplikoj kiel ekzemple 3D presiloj kaj malgranda aŭtomatiga ekipaĵo. |
|
Rulpremiloj: Taŭgaj por alta rigideco kaj peza-devo (kiel ekzemple CNC-maŝinoj kaj peza maŝinaro). |
||
|
4 |
Sigela kaj lubrika sistemo |
Polvorezista dezajno (kiel oleo-skrapilklingoj kaj finaj ĉapoj) malhelpas polvon kaj derompaĵojn eniri, plilongigante la funkcidaŭron. |
|
Lubrikaj metodoj inkluzivas grasan lubrikadon aŭ olean lubrikadon por redukti frikcion kaj eluziĝon. |
Laŭ la mova reĝimo kaj strukturo, liniaj diapozitivoj povas esti dividitaj en la jenajn kategoriojn:
|
1 |
Pilko Lineara Slide |
Adoptante pilkan cirkuladsistemon kun malalta frotado kaj glata moviĝo, ĝi taŭgas por alta-rapideco kaj alta-precizecaj scenaroj (kiel optika ekipaĵo kaj precizecaj mezuriloj). Reprezentas markojn: THK, HIWIN, NSK. |
|
2 |
Roller Linear Slide |
Uzante cilindrajn rulpremilojn, kun granda kontakta areo kaj alta ŝarĝo-porta kapablo, taŭga por pezaj ŝarĝoj kaj altaj rigidecaj postuloj (kiel maŝiniloj kaj stampaj ekipaĵoj). Reprezentas markojn: IKO, Rexroth. |
|
3 |
Ebena Lineara Glitado |
Neniuj ruliĝantaj elementoj, uzante glitfrikcion (kiel metalaj polimeraj buŝoj), kun simpla strukturo kaj malalta kosto, sed kun alta frotado, taŭga por malalta-rapideco kaj malpeza ŝarĝo aplikoj. Oftaj tipoj: Lineara buŝo, aluminioprofila glita relo. |
|
4 |
Kruco Roller Slide |
La ruloj estas aranĝitaj en 90-grada kruca ŝablono, kun ekstreme alta rigideco kaj precizeco, taŭgaj por ultra-alta precizeca ekipaĵo kiel semikonduktaĵo-fabrikado kaj optikaj alĝustigaj platformoj. |
|
5 |
Magneta Lineara Glitado |
Senkontakta moviĝo, nula frotado, taŭga por ultra alta rapideco, alta pureco medioj (kiel ekzemple altnivela-laboratorio-ekipaĵo, oblato-traktadsistemoj). |
Ĉi tie En ĉi tiu paĝo, ni enkondukas seriojn de Lineaj Gvidvojoj, vi vidos datumfolion, produktajn bildojn, provojn jene:
Ankaŭ Vi bonvenas spekti pli da projektoj aŭ viziti nian videogalerion per Youtube: https://www.youtube.com/@tallmanrobotics
1.Kategorioj de Lineaj Gvidvojoj:
|
Serio |
HGW Alta Asembleo |
|
Bloko |
W Flanĝo Tipo |
|
Grandeco |
15,20,25,30,35,45,55,65 |
|
Bildoj |
|
|
Rimarko |
Peza Ŝarĝo Pilka Tipo |
2.Modela Elekta Gvidilo, Desegno kaj Datuma Folio de Lineaj Gvidvojoj.

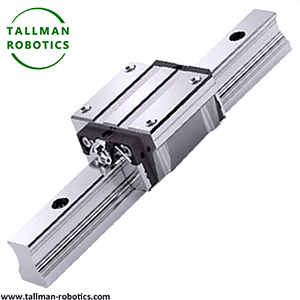

HGW Alta Asembleo: Peza Ŝarĝa Pilka Tipo
Linear Slide Rail tipe rilatas al pli ĝenerala linia glitrelo kiu povas inkludi ruliĝantajn aŭ glitajn strukturojn kaj taŭgas por diversaj ŝarĝo kaj rapidecpostuloj. Linear Guideway emfazas altan-precizecon kaj altan rigidecan dezajnon, kutime rilatante al pilkaj aŭ rulaj gvidiloj uzataj en precizeca maŝinaro kiel maŝiniloj.
Linear Slide Rails estas vaste uzitaj en industriaj scenaroj kiuj postulas precizan linearan moviĝon: la "trako" de mekanika moviĝo. Linear Slide Rails estas la ŝlosila ligo inter energifontoj kaj ekzekutantaj komponentoj, rekte influante la precizecon, efikecon kaj fidindecon de ekipaĵo.
|
Cifereca Kontrola Maŝino Ilo (CNC) |
Veturi precizegan movadon de tranĉiloj aŭ labortabloj, ilo-tenilo-movado, labortabla nutrado. |
|
Industriaj robotoj |
Lineara gvidado kaj poziciigado de robotbrakoj. |
|
3D presilo/lasera tranĉmaŝino |
La cigaredingo de la presilo, la optika vojo alĝustigo de la lasera kortego, ktp., certigas la precizan movadon de la presanta kapo aŭ lasera kapo. |
|
Aŭtomatigita linio de produktado |
materiala uzado de glittabulo, muntado, prova ekipaĵo, ordiga mekanismo; |
|
Medicina ekipaĵo |
precizecaj movaj partoj kiel ekzemple CT-maŝinoj kaj kirurgiaj robotoj |
|
Semikonduktaĵfabrikado |
ultra-altprecizecaj postulscenaroj kiel ekzemple oblattransigo kaj litografiomaŝinoj. |
Linear Slide Rail atingas altan-precizecan linearan moviĝon per ruliĝantaj aŭ glitmekanismoj kaj estas ŝlosila komponanto en modernaj aŭtomatigaj ekipaĵoj, maŝiniloj, robotoj kaj aliaj kampoj.
