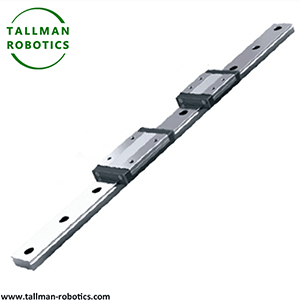

Linear Motion Guide estas mekanika dissenda komponanto, kiu povas gvidi mekanikajn komponantojn moviĝi precize kaj glate laŭ fiksa lineara trajektorio. Ĝi estas la kerna baza komponento por atingi alta-precizecan linearan moviĝkontrolon en moderna industrio. Ĝi efike reduktas movadfrikcion, plibonigas ŝarĝkapaciton kaj certigas la rektecon kaj poziciigante precizecon de movaj trajektorioj per optimumigado de kontaktmetodoj kaj struktura dezajno. Linear Motion Guide estas vaste uzata en ŝlosilaj komponentaj kampoj de precizecaj instrumentoj kiel aŭtomatigaj ekipaĵoj, precizecaj maŝiniloj, robotoj kaj medicinaj instrumentoj.
Linia Movada Gvidilo estas precizeca mekanika komponanto, kiu atingas altan-precizecon, altan-rapidecon kaj malaltan frotan linearan movon per ruliĝanta frota mekanismo, uzata por kontroli altan-precizecon, malaltan frotan movon de objektoj laŭ linia vojo. Ĝi povas anstataŭigi tradiciajn glitajn gvidilojn, signife plibonigi movan efikecon, rigidecon kaj poziciiga precizecon, kaj estas vaste uzata en modernaj aŭtomatigaj kaj precizecaj maŝinaj kampoj. Ĝia agado rekte influas la pozician precizecon, vivdaŭron kaj efikecon de ekipaĵo.

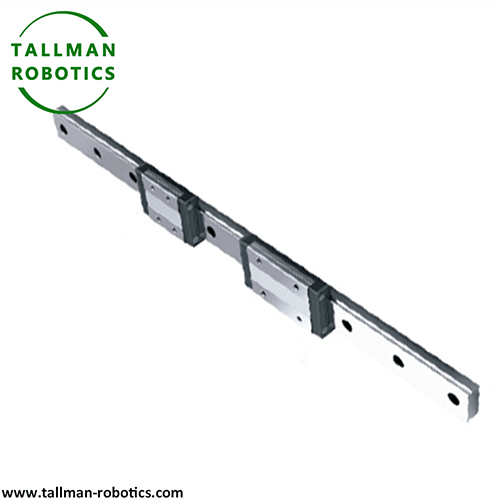

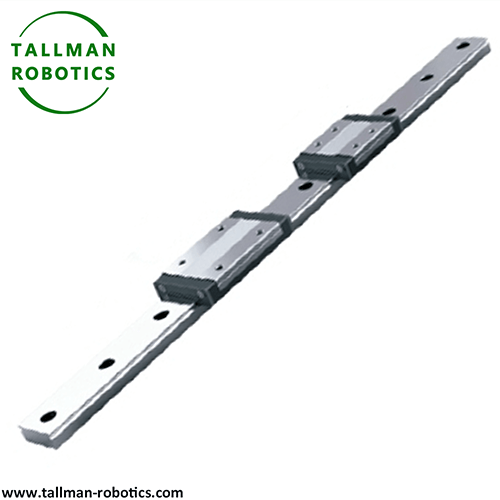

La baza strukturo de lineara moviĝgvidisto kutime inkluzivas kvar ŝlosilajn partojn:
1).Relo: Longa, rigida komponanto fiksita al la ekipaĵa bazo, kun precizecaj sulkoj aŭ spuroj maŝinitaj sur ĝia surfaco por provizi referencan trajektorion por movado.
2) .Slider / Kaleŝo: movebla komponanto konektita al moviĝanta parto, kiu estas ekipita per ruliĝantaj elementoj aŭ glitantaj elementoj interne kaj moviĝas laŭ la trako de la gvidrelo.
3).Rulanta elemento/glita elemento: forto transdona komponanto situanta inter la gvidrelo kaj la glitilo. Ruliĝantaj gvidreloj estas kutime globlagroj, ruliloj aŭ intersekcantaj ruliloj, kiuj reduktas reziston per ruliĝanta frotado;Glantaj gvidreloj estas faritaj el eluziĝo-rezistemaj materialoj (kiel ekzemple politetrafluoretileno, alojoj) por formi glitigan kontakton.
4).Cirkulanta sistemo (unika al ruliĝanta tipo): Kiam la ruliĝanta elemento moviĝas kun la glitilo ĝis la fino, ĝi refluas al la komenca punkto tra cirkulanta kanalo (kiel inversa aparato aŭ kanalo), atingante "senfinan strekon" moviĝon kaj certigante kontinuan kaj stabilan transdonon.
Dum operacio, la glitado estas movita por moviĝi laŭ la gvida fervoja korpo, kaj la ŝarĝo de la moviĝantaj partoj estas transdonita al la gvida fervoja korpo per ruliĝantaj elementoj aŭ glitantaj komponantoj. Samtempe, la rekteco de la movada trajektorio estas certigita de la precize maŝinprilaborita kurejo (kiel gotika arko, cirkla arko), kaj la rigideco kaj precizeco estas plibonigitaj per antaŭstreĉa dezajno (ĝustigante la interspacon inter la glitilo kaj la gvidrelo).
Laŭ la frikcia reĝimo kaj strukturaj diferencoj, lineara mova gvidilo povas esti dividita en la jenajn ĉefajn tipojn:
|
Tajpu |
Kernaj Trajtoj |
Tipaj Aplikaj Scenaroj |
|
Pilko lineara gvidilo |
La ruliĝanta elemento estas ŝtala pilko kun ekstreme malalta frota koeficiento (0,001-0,002), alta precizeco, taŭga por mezaj kaj malpezaj ŝarĝoj kaj altrapida moviĝo. |
3C ekipaĵo, precizecaj mezuriloj, malgrandaj robotoj |
|
Rullinia gvidilo |
La ruliĝanta elemento estas cilindra rulilo kun granda kontakta areo kaj forta ŝarĝo-porta kapablo (30% -50% pli alta ol la pilka tipo) |
CNCaj maŝiniloj kaj peza-aŭtomatiga ekipaĵo |
|
Kruco rulila gvidrelo |
La ruloj estas aranĝitaj en 90-grada krucŝablono, kun alta rigideco kaj ekstreme alta precizeco (rekteca eraro Malpli ol aŭ egala al 1 μ m/m), taŭga por malgranda streka preciza moviĝo. |
Semikonduktaĵaj detektaj ekipaĵoj, kirurgiaj robotoj |
|
Glitanta lineara gvidrelo |
Neniuj ruliĝantaj elementoj, transdonitaj per glita kontakto inter la glitilo kaj la gvidrelo, simpla strukturo, malalta kosto, sed alta frotado |
Malpeza ŝarĝo malalt{0}}rapideca ekipaĵo, simpla transporta mekanismo |
|
Aero flosanta/maglev gvidrelo |
Utiligante gason aŭ magnetan kampon por atingi ne-kontaktan moviĝon, frotado alproksimiĝas al nulo, sen eluziĝo, taŭga por ultraprecizaj scenaroj |
Fotolitografiomaŝinoj, nanoskalaj mezuriloj |
Ĉi tie En ĉi tiu paĝo, ni enkondukas seriojn de Lineaj Gvidvojoj, vi vidos datumfolion, produktajn bildojn, provojn jene:
Ankaŭ Vi bonvenas spekti pli da projektoj aŭ viziti nian videogalerion per Youtube: https://www.youtube.com/@tallmanrobotics

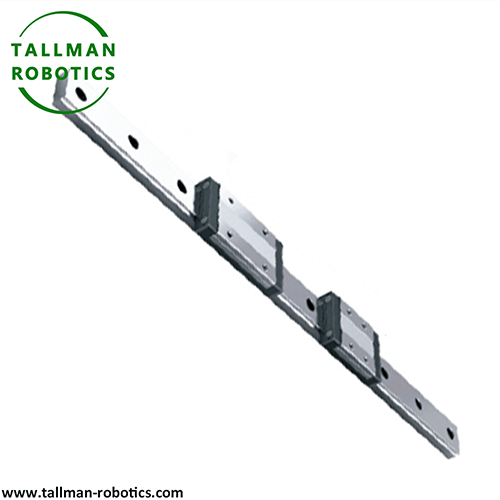

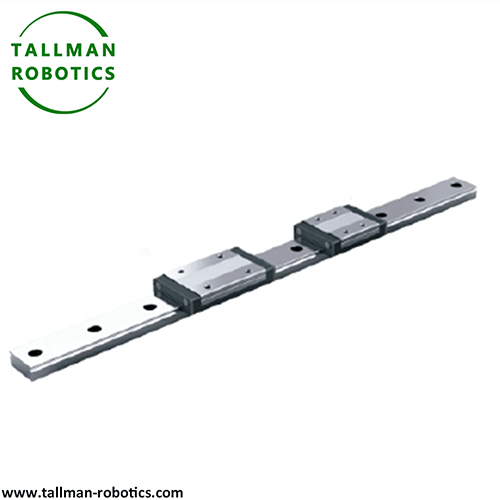

1.Kategorioj de Lineaj Gvidvojoj:
|
Serio |
HGH Alta Asembleo |
|
Bloko |
H Kvadrata Tipo |
|
Grandeco |
15,20,25,30,35,45,55,65 |
|
Bildoj |
|
|
Rimarko |
Peza Ŝarĝo Pilka Tipo |

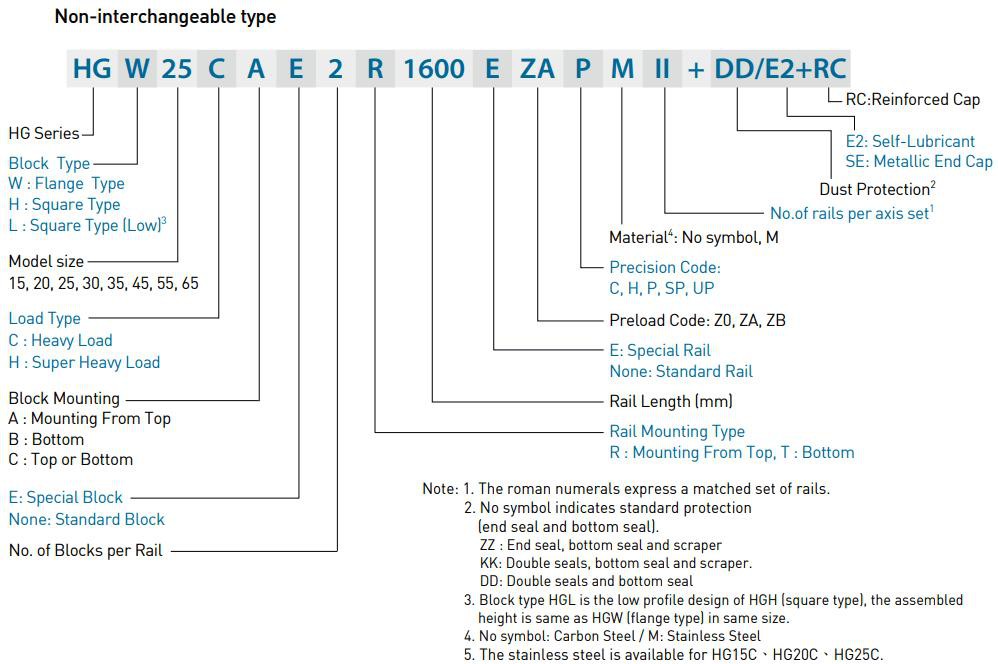

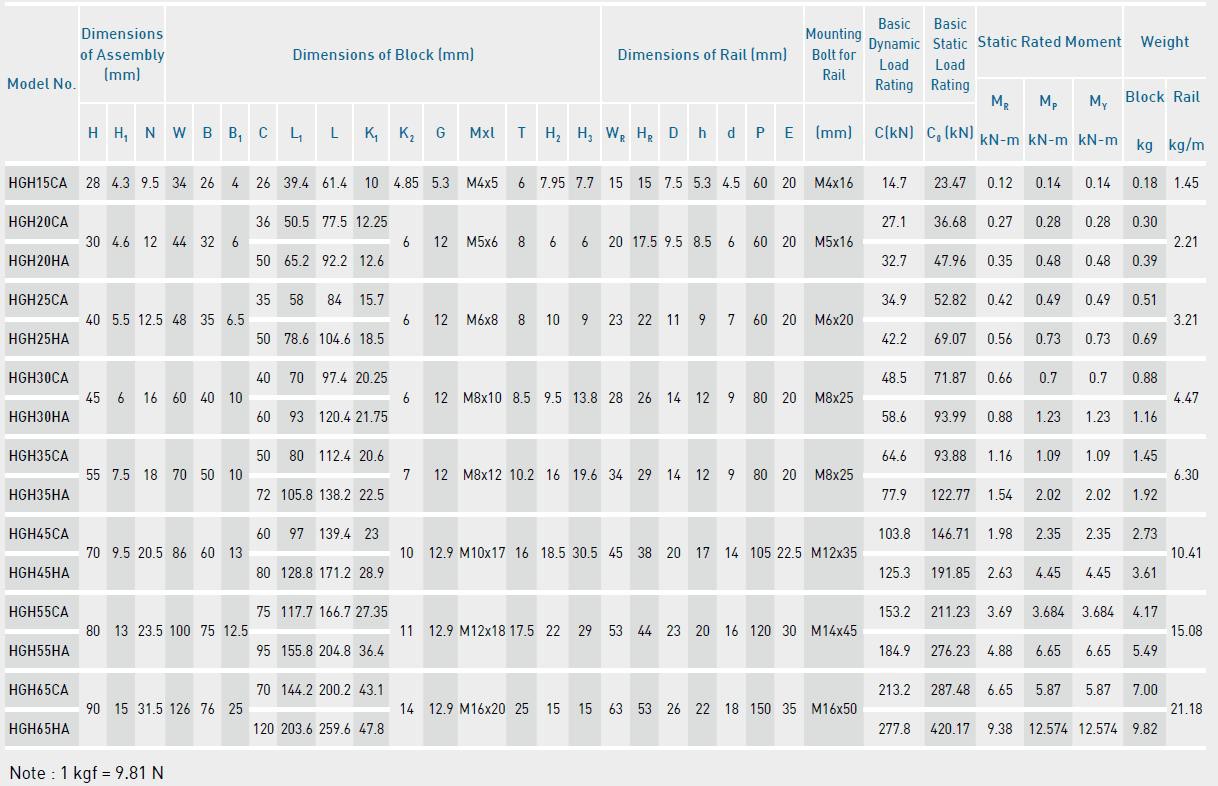

2.Modela Elekta Gvidilo, Desegno kaj Datuma Folio de Lineaj Gvidvojoj.

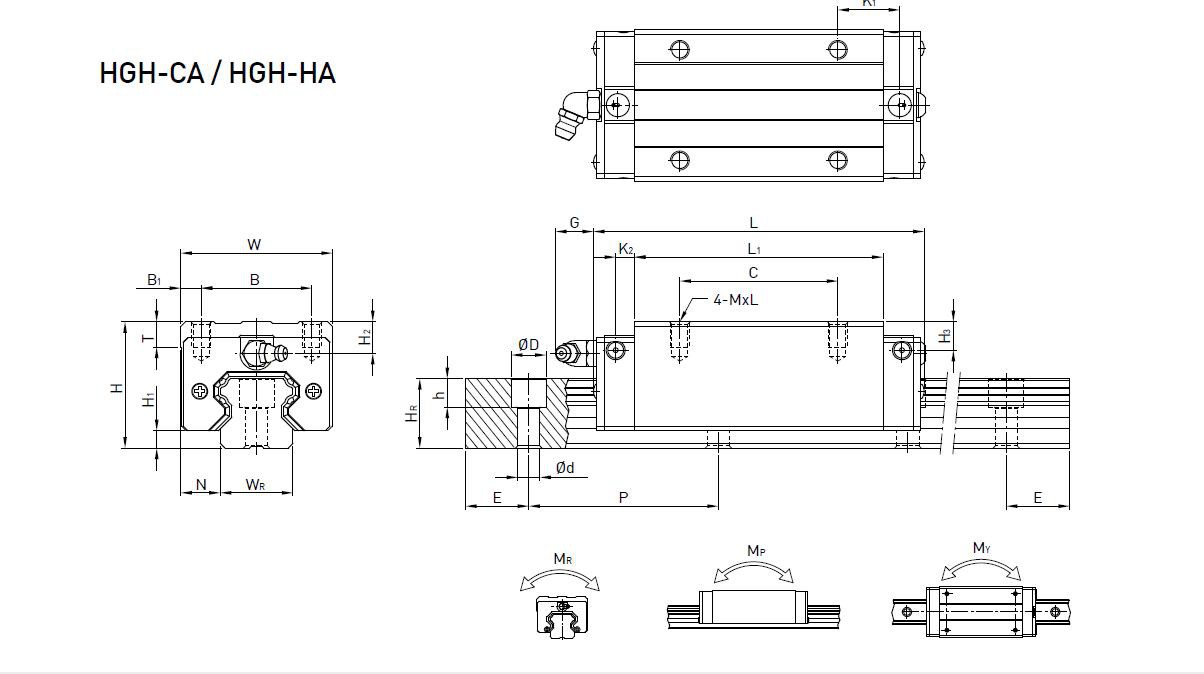

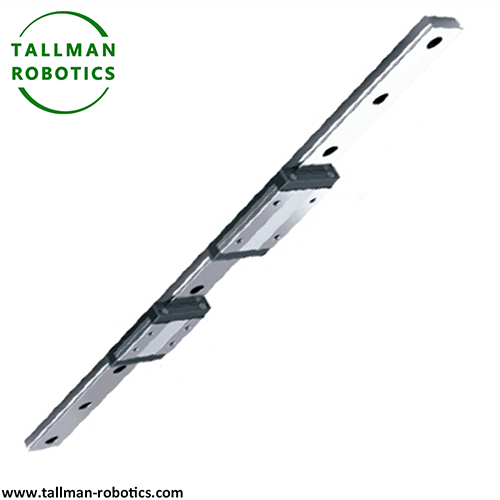

HGH Alta Asembleo: Peza Ŝarĝa Pilka Tipo
Lineara mova gvidilo estas la "junto" de industria aŭtomatigo, kaj ĝia apliko penetris en preskaŭ ĉiujn scenarojn, kiuj postulas precizan linearan moviĝon: de la movado de iloposedantoj en CNC-maŝinoj iloj, la etendo kaj retiro de robotbrakoj, ĝis la unuforma tegaĵo de litiobaterio tegmaŝinoj kaj la skananta litomovo de CT-ekipaĵo, ĉiuj dependas de ĝi por atingi precizan kontrolon.
Kun la progreso de Industrio 4.0 kaj inteligenta fabrikado, linearaj movadaj gvidiloj evoluas al inteligenteco (enkonstruitaj-sensiloj por monitori eluziĝon, temperaturon kaj aliajn kondiĉojn), ultraprecizecon (nanometra nivelo-poziciigo), integriĝon (integra dezajno kun veturadomotoroj kaj kodigiloj), kaj speciala medio-adaptigo (koroda rezisto, malalta polva kongrueco), nemalhavebla emisio de vakuo kaj nemalhavebla emisio de polvo; fabrikado kaj precizeca teknologia kampoj.
Lineara moviĝa gvidilo kaj pilkŝraŭbo estas la kernaj komponantoj por atingi moviĝregadon en precizeca maŝinaro, sed ili havas esencajn diferencojn en funkcio, principo kaj aplikaj scenaroj. La ĉefaj diferencoj estas kiel sekvas:
|
Komparo |
Lineara Movada Gvidilo |
Pilka ŝraŭbo |
|
Malsamaj kernaj funkcioj |
Ĝia kerna funkcio estas gvidi la movadan trajektorion, certigante, ke la komponantoj moviĝas glate laŭ fiksa rekta linio dum portantaj ŝarĝoj (inkluzive de radialaj, aksaj fortoj kaj momentoj). Ĝi ne rekte disponigas movan forton, sed nur funkcias kiel "gvida trako" por moviĝo. |
Ĝia kerna funkcio estas atingi moviĝan konvertiĝon kaj potenco-transsendon, konvertante la rotacian movon de la motoro en linearan moviĝon dum transdonado de forto kaj movada precizeco (kiel ekzemple kontrolado de la mova distanco). Ĝi estas kunmetita komponanto de "potenca transsendo + poziciigado". |
|
Malsama strukturo kaj funkcia principo |
kunmetita de gvida fervojkorpo, glitilo, ruliĝanta elemento (pilko/rulilo) kaj cirkulada sistemo. La glitilo moviĝas laŭ la gvidrelo tra ruliĝantaj elementoj, fidante sur precize maŝinprilaboritaj kurejoj por certigi rektecon. Ĝi ĉefe plibonigas rigidecon kaj precizecon per antaŭstreĉado kaj kontrolado de malpermesoj. |
kunmetita de ŝraŭboŝakto, nukso, pilko, kaj cirkulada aparato. Kiam la motoro movas la ŝraŭbon por turni, la pilko ruliĝas inter la ŝraŭba fadenokanelo kaj la nukso, pelante la nukson por fari linearan moviĝon. La movdistanco estas kontrolita per la fadenplumbo (ju pli malgranda la plumbo, des pli alta la precizeco). |
|
Efikeco temigas malsamajn aspektojn |
fokusiĝas al gvida precizeco (rekteco, paraleleco), ŝarĝo-portanta kapacito (precipe radiala ŝarĝo kaj renversiĝanta momento), kaj movglateco (malalta frotado, neniu rampado). Ekzemple, la gvidreloj de pezaj-maŝinaj iloj devas elteni plurajn tunojn da tranĉforto dum certigante la rektecon de ilmovado. |
fokusiĝas al transdona precizeco (poziciiga eraro, ripetita poziciiga eraro), transdona efikeco (ĝis 90% aŭ pli, multe pli alta ol la 30% de glitŝraŭboj), kaj moviĝa sinkronigo. Ekzemple, la nutra akso de CNC-maŝino ilo precize kontrolas la ilan movan distancon per pilkŝraŭbo, kaj la eraro devas esti kontrolita ĉe la mikrometronivelo. |
|
Malsamaj aplikaj scenaroj |
Se uzata sole, ĝi ne povas esti movita kaj devas esti kunordigita kun veturantaj komponentoj kiel pilkaj ŝraŭboj kaj liniaj motoroj. Tipaj aplikoj: gvidado por maŝiniloj, teleskopaj trakoj por robotbrakoj, glittablaj gvidado por aŭtomatiga ekipaĵo, ktp. |
Kiel la veturanta kerno, ĝi devas esti uzata kun gvidrelo (alie ĝi ne povas garantii linearan moviĝon). Tipaj aplikoj: nutraĵsistemoj por precizecaj maŝiniloj, krammekanismoj por injektaj muldaj maŝinoj, ajutaj ŝoforoj por 3D-presiloj, ktp. |
Pilkŝraŭboj respondecas pri "potenca dissendo kaj distanckontrolo", dum liniaj gvidiloj respondecas pri "trajektoria gvidado kaj ŝarĝsubteno". En precizeca ekipaĵo, ili estas kutime uzataj en kombinaĵo (kiel ekzemple la X/Y-aksoj de CNC-maŝinoj iloj) por atingi altan-precizecan linearan moviĝkontrolon.
