Multi Stage Planetary Gearbox estas precizeca mekanika dissenda aparato kiu atingas pli altajn reduktoproporciojn, pli grandan tordmomantan eligon, kaj pli kompaktan strukturon kunligante multoblajn arojn de planedaj transmisiaj unuoj (te "stadioj") en serioj.
La kerna dezajnokoncepto de Multi Stage Planetary Gearbox estas enscenigita malakceliĝo. Surbaze de unuetapa-planeda skatolo, ĉiu etapo de planeda ilaro disponigas certan reduktoproporcion. Post plur-etapa supermetado, la tordmomanto estas plue plifortigita kaj la rapideco estas reduktita, atingante tre altan totalan dissendproporcion (kiel ekzemple 100:1 aŭ eĉ 1000:1 aŭ pli), konservante kompaktan strukturon kaj efikan dissendon. Vaste uzata en industriaj scenaroj, kiuj postulas altajn reduktoproporciojn kaj altajn potencajn densecojn.
Plurstadia Planeda Gearbox atingas ultra-altan reduktan rilatumon kaj tordmomantan produktadon per surscenigita malakceliĝo, konservante kompaktan strukturon, igante ĝin ideala elekto por peza maŝinaro, precizeca dissendo kaj spaclimigitaj scenaroj. Tamen, ĝia dezajnokomplekseco kaj kosto estas altaj, postulante precizan optimumigon laŭ stadioj, dentoprofilo, lubrikado kaj aliaj aspektoj. Por malaltaj reduktoproporciopostuloj (<10:1), single-stage planetary gearboxes are still a more economical solution.
La kerno de Multi Stage Planetary Gearbox estas seriokombinaĵo de multoblaj unustazaj planedaj ilarmekanismoj. Ĉiu unuopa-unuo inkluzivas kvar kernajn komponantojn: la suna ilaro, planeda ilaro, interna ringa ilaro kaj planeda portanto (kun la sama strukturo kiel unustapa planeda ilaro).
La ŝlosilo al plurstadia dissendo kuŝas en la potenca dissendometodo inter apudaj stadioj, kaj ekzistas kutime du oftaj aranĝoj:
|
Struktura komponado |
Enirstadio: La suna ilaro de la unua etapo estas konektita al la elektra enirŝakto kaj ricevas komencan potencon. Meza etapo: kunmetita de pluraj unuopaj-planedaj mekanismoj, kun la produktaĵfino de la antaŭa etapo (kutime planeda portanto aŭ interna ilara ringo) ligita al la eniga fino de la sekva etapo (kutime suna ilaro), atingante potencotranssendon paŝon post paŝo. Elirstadio: La planeda portanto aŭ interna ilara ringo de la lasta etapo estas konektita al la eliga ŝafto por eligi la finan potencon post malakceliĝo. |
|
Funkcia principo |
Post kiam la potenco estas elsendita de la eniga etapo suna ilaro, ĝi movas la unuan fazan planedan ilaron por turni, kaj transdonas la potencon al la dua faza suna ilaro tra la planeda portanto aŭ interna ilara ringo; Ripetu ĉi tiun procezon ĉe la dua nivelo, plu malrapidigante kaj plifortigante tordmomanton; Fine, la eligo, kiu suferis plur-etapan malakceliĝon, estas transdonita tra la eligo. Ĉiu nivelo povas atingi certan reduktoproporcion (kutime ununura-etapa reduktoproporcio de 3-10), kaj la totala reduktoproporcio post plurnivela stakado estas la produkto de la reduktoproporcioj de ĉiu nivelo (ekzemple, se unuo kun reduktoproporcio de 5 estas ligita en serio, la totala reduktoproporcio povas atingi 5 × 5 × 5=125). |
Plurstaza Planeda skatolo estas kompare kun unuetapa-planeda skatolo:
|
Karakterizaĵoj |
Plurstadia planeda rapidumujo |
Unuetapa planeda rapidumujo |
|
Reduktoproporcio gamo |
large (usually>10, ĝis miloj) |
malgranda (kutime 3-10) |
|
Eligo de tordmomanto |
Alta (plur-etapa plifortigo) |
Meza (unu-etapa plifortigo) |
|
Volumo kaj pezo |
Relative kompakta (sed pli granda ol ununura-etapo de la samaj specifoj) |
Pli kompakta |
|
Transdona efikeco |
Alta (sed pli malalta ol unu-etapo, iomete malpliiĝanta kun pliiĝantaj stadioj) |
Alta (95% -98%) |
|
Kosto de fabrikado |
Alta (kompleksa plur-nivela strukturo) |
Malalta |
|
Aplikeblaj scenaroj |
Granda redukta proporcio, alta tordmomanta postulo |
Malgranda kaj meza reduktoproporcio, meza tordmomanta postulo |

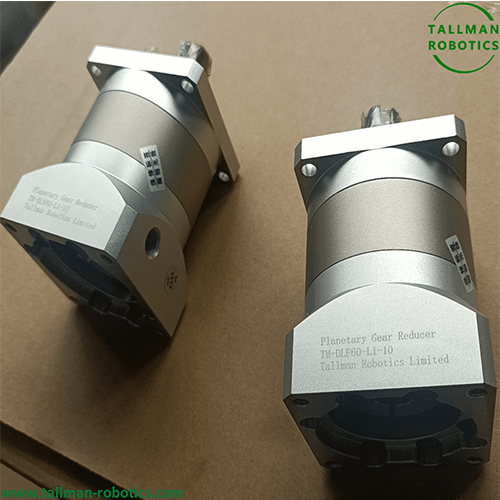

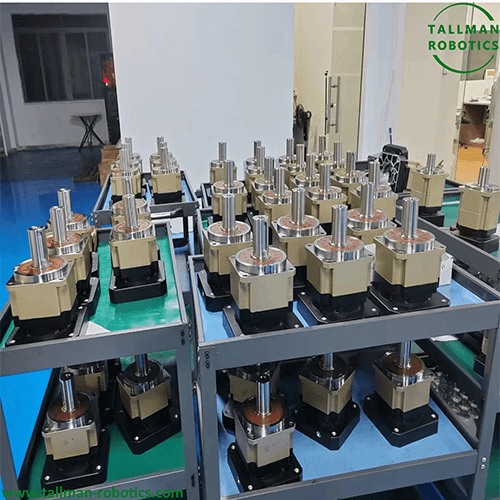

Ĉi tie En ĉi tiu paĝo, ni prezentas niajn PGHR-seriajn Planedajn Reduktilojn, vi vidos datumfolion, finitajn rapidumujojn, filmetojn pri provo jene:
Ankaŭ Vi bonvenas spekti pli da projektoj aŭ viziti nian videogalerion per Youtube: https://www.youtube.com/@tallmanrobotics
|
Angula Alta Precizeca Helika Ilaro Serio: PGHR Etapo 1 |
|
|
|
|
Angula Alta Precizeca Helika Ilaro Serio: PGHR Etapo 2 |
|
|
|
La kerna valoro de Multi Stage Planetary Gearbox kuŝas en solvado de la kontraŭdiro inter "altaj reduktoproporciopostuloj" kaj "kompakta strukturo", kaj ĝiaj avantaĝoj estas ĉefe reflektitaj en:
|
Ultra granda redukta proporcio eligo |
La reduktoproporcio de unuetapa planeda rapidumujo estas kutime limigita memstare strukturo (ĝenerale ne superante 10), dum plurstadia supermeto povas facile atingi dekojn al miloj da reduktoproporcioj (ekzemple, 4-etapa dissendo povas atingi reduktoproporcion de pli ol 1000), renkontante la bezonojn de malalta rapideca maŝino kaj pezaj generaj maŝino de ventpotenca maŝino. |
|
Alta potenco denseco |
La planeda strukturo mem dividas la ŝarĝon per multoblaj planedaj ilaroj, kun mallonga kaj simetria potenctranssendovojo. Post stakigado de multoblaj stadioj, ĝi ankoraŭ povas konservi malgrandan volumon kaj pezon, kaj ĝia potenca denseco (eliga potenco per unuovolumeno) estas multe pli alta ol aliaj tipoj kiel paralelaj aksaj rapidumujoj. |
|
Alta transdona efikeco |
La efikeco de ununura-planeda rapidumujo estas kutime 95% -98%. En plurŝtupa dissendo, la totala efikeco estas la produkto de la efikecoj de ĉiu etapo (ekzemple, unuo kun 3-ŝtupa efikeco de 96% havas totalan efikecon de proksimume 96% x 96% x 96% ≈ 88.5%), kiu estas ankoraŭ pli alta ol aliaj rapidumaj tipoj kun la sama reduktoproporcio. |
|
Glata funkciado |
En plur-etapa transdono, la planedaj ilaroj de ĉiu etapo estas egale distribuitaj (kutime 3-6), la ŝarĝo estas dividita de multoblaj ilaroj, kaj la enplektaĵo-koincido de la ilaroj estas alta, do la vibrado kaj bruo estas pli malaltaj ol tiuj de unuetapa aŭ aliaj specoj de rapidumujoj de la samaj specifoj. |
|
Modula dezajno-fleksebleco |
La totala reduktoproporcio povas esti flekseble personecigita per pliigo aŭ malpliigo de la nombro da stadioj aŭ alĝustigo de la unuetapa reduktoproporcio por renkonti la bezonojn de malsamaj scenaroj kaj redukti projektajn kaj produktadkostojn. |
La agado de Plurstadia Planeda Gearbox dependas de precizeca dezajno, kaj kompleksaj problemoj kaŭzitaj de plur-etapa dissendo devas esti solvitaj:
|
Koncentreco kaj asembleoprecizeco |
Plurnivela serio-konekto postulas striktan koncentrecon de la aksoj de ilaroj sur ĉiuj niveloj, alie ĝi kondukos al pliaj ŝarĝoj, pliigita vibro kaj mallongigita servodaŭro. Alta precizeca maŝinado (kiel ilara muelado, planeda portanta rigideco-dezajno) kaj precizeca asembleo estas postulataj por kontroli erarojn. |
|
Ŝarĝdistribua ekvilibro |
La ŝarĝo inter malsamaj niveloj devas esti egale distribuita por eviti trofruan fiaskon de certa nivelo pro troŝarĝo. En la dezajno, necesas kompensi fabrikajn erarojn per flosantaj komponantoj (kiel sun-ilaro flosanta, planeda portanto flosanta) aŭ elastaj subtenoj por certigi unuforman ŝarĝan transdonon. |
|
Aksa forto kaj lagro-dezajno |
Se oni uzas helikforman aŭ mallarĝan dentdezajnon, plur-etapa transdono generos akumulitan aksan forton, kiu devas esti ekvilibrigita per konvene agordante lagrojn (kiel ekzemple angulkontaktaj globlagroj, pintigitaj rullagroj) aŭ puŝlagroj por eviti trovarmiĝon aŭ eluziĝon de lagroj. |
|
Lubrikado kaj Varmo Dissipado |
Plurstadiaj ilaroj havas multoblajn maŝpunktojn kaj koncentritan frikcian hejtadon, postulante la uzon de efikaj lubrikadsistemoj (kiel ekzemple malvola oleinjekta lubrikado) kaj varmodisipaj strukturoj (kiel ekzemple varmolavujoj kaj oleofridigiloj) por certigi ke la ilaroj kaj lagroj funkciigas ĉe akcepteblaj temperaturoj. |
Multistage Planetary Gearbox estas vaste uzata en kampoj, kiuj postulas striktan potenco-transsendon pro sia granda redukta proporcio, alta tordmomanto kaj kompakta strukturo.
|
Nova energia ekipaĵo |
Ĉefŝafta veturadsistemo de ventoturbinoj (postulante reduktoproporcion de 100-200 por konverti malalt-rapidecan rotacion de ventoturbinoj en altrapida elektroproduktado de generatoroj), fotovoltaeca spursistemo veturiga aparato. |
|
Peza inĝenieristiko maŝinaro |
La svingmekanismo kaj marŝado de gruoj kaj elkavatoroj (postulante altan tordmomantan eligon, kun redukta proporcio kutime inter 50-500). |
|
Industria Aŭtomatigo |
Precizeca servomotora transmisiosistemo, robotaj artikoj (postulante altan reduktan rilatumon konservante altan precizecon kaj malaltan reago). |
|
Aerospaco |
Helikoptera ĉefa reduktilo, satelita sinteno-ĝustigmekanismo (postulante altan fidindecon kaj malpezan dezajnon). |
|
Metalurgia kaj minindustria ekipaĵo |
Veturaj sistemoj por rulmaŝinoj kaj dispremiloj (postulante trafreziston, altan tordmomanton kaj kontinuan operacian kapablon). |
Plurstadia Planeda Gearbox estas efika dissenda aparato, kiu atingas grandan reduktoproporcion per la seria konekto de plurstadiaj planedaj transmisiaj unuoj. Ĝia kerna avantaĝo kuŝas en balancado de la "granda redukta proporcioproduktado" kaj "kompakta strukturo", konservante altan tordmomanton, altan stabilecon kaj modulan flekseblecon. Kvankam la malfacilaĵo pri dezajno kaj fabrikado estas pli alta ol tiu de unuetapa skatolo, Multi Stage Planetary Gearbox povas plenumi la ekstremajn dissendajn postulojn en kampoj kiel nova energio, peza maŝinaro kaj precizeca aŭtomatigo, kaj estas ŝlosila kerna komponanto en modernaj industriaj potencaj transmisiaj sistemoj.
