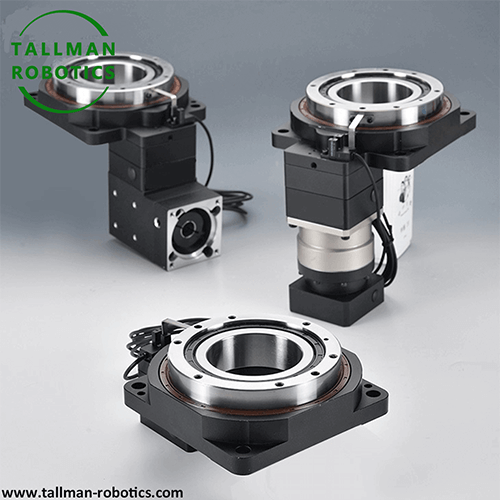

Kavaj Rotaciaj Tabloj

Tipo de institucio

Avantaĝoj

Malavantaĝoj

Aplikeblaj scenaroj

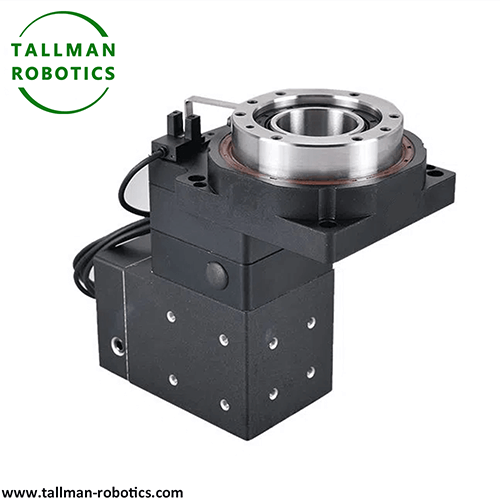

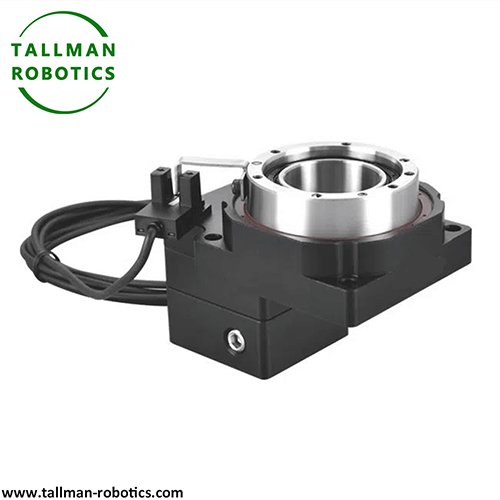

Kava turnanta platformo

Alta precizeco, kava strukturo

Alta kosto

Preciza poziciigado kaj tra-truaj postuloj

Ordinara turnanta labortablo

Malalta kosto, simpla strukturo

Neniu kava dezajno, malalta precizeco

Malalta precizeca uzado, simpla rotacio

DD-motoro (rekta stirado)

Nula forigo, alta dinamika respondo

Malalta ŝarĝokapablo, alta kosto

Scenaro de ultra precizeco, malpeza ŝarĝo

Kamdividilo

Alta rapido, alta stabileco

Fiksa indeksa proporcio, malalta fleksebleco

Intermita indeksa rotacio (kiel plenigmaŝino)

Grandaj Aperturaj Rotaciaj Tabloj

Hipoida Ilaro Kavaj Rotaciaj Platformoj

CAM Roller Hollow Rotaciaj Tabloj

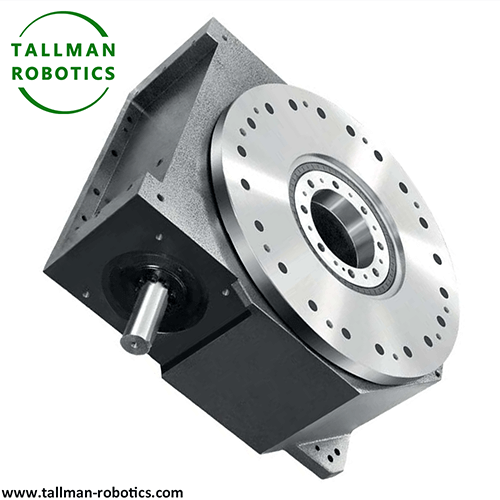

Heavy Duty Kavaj Rotaciaj Tabloj

Duobla Plumbo Worm Gear Kavaj Rotaciaj Tabloj

Aplikaj Areoj

Kazaj Studoj

Scena Postulo

Funkcio de Kavaj Rotaciaj Tabloj

Aŭtomatigita produktadlinio kaj precizeca asembleo

Precizeca Welding Workstation por Elektronikaj Komponentoj

Dum la velda procezo de mikro-elektronikaj komponantoj kiel poŝtelefonaj fotilaj moduloj kaj sensiloj, necesas turni la laborpecon al multoblaj anguloj por punkta veldo, evitante kablo-enplektiĝon (kiel veldado de pafilaj kontrollinioj kaj signallinioj).

1).La platformo kondukas la laborpecon por rotacii precize (kun ripetita poziciiga precizeco de ± 0.01mm), certigante ke la devio de la velda punkto pozicio estas malpli ol 0.02mm;

2).Enmetu la veldan pafilon kablon kaj gastubon tra la centra tra-truo por redukti mekanikan interferon kaj simpligi la aranĝon de la laborstacio;

3). Kunlaboru kun servomotoroj por atingi malaltan-rapidan glatan rotacion de 0,1 gradoj /s, evitante laborpecon skuadon dum veldado.

PCB-tabulo inspekta kaj testa ekipaĵo

La PCB-tabulo devas esti turnita 90-grada kaj 180-grada en la detekta ekipaĵo, por ke la optika fotilo povu detekti lutajn juntojn kaj cirkvitajn difektojn de malsamaj anguloj.

1).Rapide ŝanĝu PCB-tabulo-angulojn (rotacia respondtempo<0.5s) to improve detection efficiency;

2).La centra tra-truo akomodas sondajn kablojn sub la PCB-tabulo por eviti detektajn erarojn kaŭzitajn de kablotirado;

3).La alta rigida dezajno certigas, ke la PCB-tabulo ne havas ofseton dum rotacio (flateca eraro).<0.05mm).

Robotika Teknologio kaj Finaj efikiloj

SCARA-roboto kunvenas juntojn

En la muntado de 3C-produktoj, la SCARA-roboto devas atingi agojn kiel ŝraŭbo-streĉo kaj komponanto turnanta tra finrotacio, kaj devas esti kongrua kun laborpecoj de malsamaj longoj.

1).Kiel Z--akso turnanta junto de la roboto, ĝi atingas ripetitan poziciiga precizeco de ± 0.02mm, plenumante la postulojn de precizeca asembleo;

2).La kava strukturo permesas longajn ŝraŭbojn kaj tubojn trapasi la finan efektilon, adaptiĝante al la muntado de laborpecoj de malsamaj longoj;

3).Malalta kontraŭlumo (<1 arc minute) ensures no jamming during rotation, improving the consistency of screw tightening.

Kunlabora robota materiala ordiga terminalo

Kunlaboraj robotoj en manĝaĵa kaj farmacia ordigo devas turni materialojn en specifa direkto (kiel etikedo alfrontanta) kaj esti kongruaj kun pakskatoloj de malsamaj grandecoj.

1). Ekipita per vidaj sensiloj, la materiala direkto povas esti ĝustigita per turnado de la platformo (kun angula rezolucio de 0,01 gradoj) por atingi precizan ordigon;

2).La centra tra-truo penetras la trakeon de la pneŭmatika krampo kaj sensilkablo, simpligante la finkabladon;

3).High load capacity (axial load>50kg) subtenas samtempan kaptadon de multoblaj materialoj, plibonigante ordigan efikecon.

Preciza maŝinado kaj lasera ekipaĵo

Lasermarka maŝino turnanta labortablo

Kiam oni markas la surfacon de cilindraj laborpecoj (kiel izolitaj tasoj kaj lagroj), la laborpeco devas turni 360 gradojn por atingi kontinuajn ŝablonojn, kaj la lasera lumo-vojo devus esti evitita de esti blokita de kabloj.

1).Movu la laborpecon por rotacii je konstanta rapido (kun precizeco de ± 1rpm) por certigi glatajn kaj seninterrompajn laserajn markliniojn;

2).La centra tra-truo permesas la akvo-malvarmigitan tubon kaj signallinion de la lasera ekipaĵo trapasi, evitante kablointerferon kun la lasera optika vojo;

3).Alta rigida tablo reduktas vibradon dum turnado de laborpeco, certigante markan precizecon (linia larĝa eraro<0.01mm).

La kvara akso turnanta tablo de la kvin aksa maŝinanta centro

En la prilaborado de muldiloj kaj aviadaj partoj, kvin aksaj maŝiniloj devas atingi mult-facetan tranĉadon de laborpecoj per rotaciaj aksoj, kaj devas esti kongruaj kun longformaj laborpecoj (kiel klingoj kaj ŝafpartoj).

1).Kiel la kvara aksa rotacia tablo, ĝi atingas multangulan tranĉadon de laborpecoj (poziciiga precizeco ± 5 arkaj sekundoj) kaj reduktas la nombron da fiksaj tempoj;

2).Large aperture hollow design (>100mm) permesas longajn rektangulajn laborpecojn trapasi la rotacian tablon, evitante interferon inter la laborpeco kaj la ekipaĵo;

3).Desegnita por elteni altajn kaj malaltajn temperaturojn (-10 gradoj ~ 60 gradoj) por adaptiĝi al la efikoj de fridigaĵo kaj derompaĵoj en la pretiga medio.

Medicina kaj laboratorio ekipaĵo

Medicina bildiga CT-skanilo stadio

Dum CT-skanado, la paciento aŭ specimeno devas rotacii kun konstanta rapideco, evitante ke la skanadareo estu obstrukcita de motorkabloj kaj sensillinioj.

1).Malalta vibra rotacio (vibra kvanto<0.01mm) ensures that the scanned image is free of ghosting;

2).La centra tra-truo akomodas fiziologiajn monitorajn kablojn (kiel ekzemple EKG kaj sangaj oksigenlinioj) sub la korpo de la paciento, plibonigante paciencan komforton;

3).La absoluta kodilo provizas realan -tempan retrosciigon pri la rotacia angulo por certigi precizan kongruon de la skanita misfunkcia pozicio.

Biokemia specimena detekto aŭtomata disktelero

En enzim-ligita imunosorba analizo (ELISA) kaj PCR-maŝinoj, pluraj specimenaj tuboj devas esti turnitaj al la detekta stacidomo por atingi grupan detekton, kaj necesas eviti implikiĝon inter specimenaj tuboj kaj ekipaĵkabloj.

1).Preciza indeksa rotacio (indeksa eraro<0.1mm) to ensure that the sample tube is aligned with the detection light path;

2) Kava strukturo penetras la elektran ŝnuron kaj temperaturkontrolan kablon de la provtuba varmiga modulo, simpligante la internan aranĝon de la ekipaĵo;

3).Malalta brua dezajno (funkcianta bruo<50dB) to meet the requirements of quiet laboratory environment.

Pakado kaj Loĝistika Ordigo

Alta rapida etikedmaŝino poziciiganta rotacian tablon

Dum etikedado de trinkaĵoj kaj kosmetikaj boteloj, la botelo devas rotacii unufoje por konveni la etikedon kaj adaptiĝi al boteloj de malsamaj diametroj.

1).High speed rotation (maximum speed>300rpm) matches the production line rhythm, capable of processing>10000 boteloj por horo;

2)La pneŭmatika puŝstango aŭ sensildrato, kiu penetras la botelon tra la centra tra-truo, estas kongrua kun boteloj de malsamaj altecoj;

3).Rapida start-halta respondo (akcela tempo<0.2s) reduces the shaking of the bottle during switching and avoids label wrinkling.

Loĝistika pakaĵo ordiga turniĝanta mekanismo

En la inteligenta loĝistika ordiga centro, la pakaĵo devas esti turnita al la responda ordiga pordega direkto (kiel 90 gradoj, 180 gradoj) kaj rezisti la pezefikon de la pako.

1).High axial load design (>200kg) povas elteni la efikon de pako falanta sen deformado;

2) La kava strukturo akomodas la transportan zonan veturilŝafton kaj pozician sentan kablon de la ordiga linio;

3). Kunlaboru kun la vida sistemo por ĝustigi la turnan angulon en reala-tempo (responda malfruo<10ms), improving sorting accuracy.
