Linear Belt Drive estas mekanika transmisisistemo kiu konvertas rotacian movon en linearan moviĝon tra tempozono kaj pulio. Ĝi konsistas el sinkrona zono, veturanta rado, movita rado, streĉa mekanismo kaj linia gvidrelo, kaj estas vaste uzata en linearaj movaj scenaroj de aŭtomatigaj ekipaĵoj, kiuj postulas mezan precizecon, altan rapidon, longan baton kaj malaltan bruon. Linear Belt Drive estas ofta dissenda solvo en industria aŭtomatigo.
1. Kernaj Trajtoj de Lineara Zono Drive
Alta rapida movado: La rapido povas atingi 1-10 m/s (multe pli alta ol pilkaj ŝraŭboj).
Longvojaĝa kapablo: Unuaksa vojaĝo povas atingi pli ol 10 metrojn (taŭga por grandaj ekipaĵoj).
Malalta bruo: La kaŭĉuka/poliuretana sinkrona zono funkcias pli trankvile ol la ŝraŭbo.
Malpeza: Taŭga por malaltaj ĝis mezaj ŝarĝoj (kutime 1-50 kg).
Malalta kosto: Pli ekonomia ol pilkaj ŝraŭboj kaj liniaj motoroj.
2. Kernaj komponantoj de Linear Belt Drive
|
Tipaj materialoj |
Funkcio |
Tipoj por komponanto |
|
Sinkrona zono |
Transdonas potencon, kun dentoj enplektantaj kun pulioj |
Poliuretano (PU), kaŭĉuko, kaj ŝtala dratŝnuro |
|
La mova rado /movita rado |
Motoro movas la veturradon, kaj la movita rado konservas la streĉiĝon de la zono |
Aluminia alojo kaj ŝtalo |
|
Streĉiga mekanismo |
Ĝustigas la streĉecon de la zono por malhelpi gliti, |
Printempo kaj ŝraŭbo estas alĝustigitaj laŭe |
|
Lineara gvidrelo |
Subtenas la ŝarĝon kaj certigas la rektecon de moviĝo |
Profiloj de aluminia alojo kaj ŝtalo gvidreloj |
|
Glitbloko/glittabulo |
Fiksa ŝarĝo kaj konektita al zono |
Inĝenieristiko plasto, aluminia alojo |
Vi bonvenas spekti pli da projektoj aŭ viziti nian videogalerion per Youtube: https://www.youtube.com/@tallmanrobotics

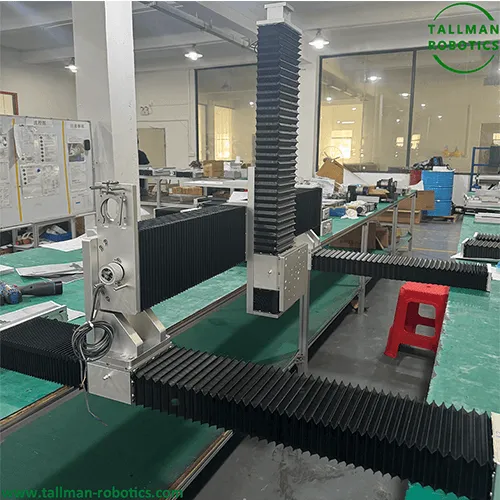

Ĉi tie, ni enkondukas Linear Belt Drive, Plene Sigelitajn serialojn por pura medio kun datumoj jene:
|
Modelo Ne |
Motoro Potenco (W) |
Korpa Larĝo (mm) |
Ripeteblo (mm) |
Specifaĵoj de Tempozono |
Maksimuma Ŝarĝo (kgs) |
Maksimuma Bato (mm) je maksimuma rapido (mm/s) |
Proporcio de malakceliĝo |
Taksita Puŝo |
Lineara gvidrelo |
||
|
Larĝo (mm) |
Plumbo (mm) |
Horizontala |
Vertikala |
||||||||
|
TMB45-CR |
50W |
45 |
±0.04 |
15 |
66 |
2 |
- |
800mm ĉe 3300mm/S |
1:1 |
15 |
24×8.5-1 |
|
100W |
66 |
4 |
- |
30 |
|||||||
|
TMB62-CR |
100W |
62 |
±0.04 |
15 |
66 |
4 |
2000mm ĉe 3300mm/S |
1:1 |
30 |
15×12.5-1 |
|
|
200W |
15 |
66 |
8 |
- |
60 |
||||||
|
400W |
66 |
16 |
- |
120 |
|||||||
|
TMB65-CR |
50W |
65 |
±0.04 |
15 |
66 |
2 |
800mm ĉe 3300mm/S |
1:1 |
15 |
42×9.5-1 |
|
|
100W |
66 |
4 |
30 |
||||||||
|
TMB85-CR |
100W |
84 |
±0.04 |
15 |
66 |
4 |
- |
2000mm ĉe 3300mm/S |
1:1 |
30 |
20×15.5-1 |
|
200W |
66 |
8 |
60 |
||||||||
|
400W |
66 |
16 |
- |
120 |
|||||||
|
TMB100-CR |
200W |
104 |
±0.04 |
25 |
45 |
22 |
- |
3500mm ĉe 2250mm/S |
1:2 |
10 |
15×12.5-2 |
|
90 |
10 |
3500mm ĉe 4500mm/S |
1:1 |
20 |
|||||||
|
400W |
45 |
40 |
- |
3500mm ĉe 2250mm/S |
1:2 |
22 |
|||||
|
90 |
20 |
3500mm ĉe 4500mm/S |
1:1 |
40 |
|||||||
|
TMB135-CR |
200W |
135 |
±0.04 |
25 |
45 |
22/42 |
- |
3500mm ĉe 2250mm/S |
1:2 |
80/182 |
15×12.5-2 |
|
90 |
10/21 |
3500mm ĉe 4500mm/S |
1:1 |
45/91 |
|||||||
|
400W |
45 |
22/42 |
- |
3500mm ĉe 2250mm/S |
1:2 |
80/182 |
|||||
|
90 |
10/21 |
3500mm ĉe 4500mm/S |
1:1 |
45/91 |
|||||||
|
TMB150-CR |
400W |
150 |
±0.04 |
40 |
45 |
42/75 |
- |
3500mm ĉe 2250mm/S |
1:2 |
182/326 |
15×12.5-2 |
|
90 |
21/35 |
3500mm ĉe 4500mm/S |
1:1 |
91/163 |
|||||||
|
750W |
45 |
42/75 |
- |
3500mm ĉe 2250mm/S |
1:2 |
182/326 |
|||||
|
90 |
21/35 |
3500mm ĉe 4500mm/S |
1:1 |
91/163 |
|||||||
|
TMB170-CR |
400W |
170 |
±0.04 |
40 |
45 |
42/75 |
- |
3500mm ĉe 2250mm/S |
1:2 |
182/326 |
20×15.5-2 |
|
90 |
21/35 |
3500mm ĉe 4500mm/S |
1:1 |
91/163 |
|||||||
|
750W |
45 |
42/75 |
- |
3500mm ĉe 2250mm/S |
1:2 |
182/326 |
|||||
|
90 |
21/35 |
3500mm ĉe 4500mm/S |
1:1 |
91/163 |
|||||||
|
TMSL220-CR |
750W |
220 |
±0.04 |
40 |
45 |
75 |
- |
3500mm ĉe 2250mm/S |
1:2 |
326 |
23×18-2 |
Linear Belt Drive, kun siaj avantaĝoj de alta rapido, longa streko kaj malalta kosto, fariĝis ideala elekto por anstataŭigi tradician ŝraŭbon kaj ĉen-transsendon en aŭtomataj produktadlinioj. Kvankam ĝia precizeco estas iomete pli malalta ol tiu de pilkŝraŭboj, Linear Belt Drive bonege funkcias en alta-precizeco kaj alta ritmo scenaroj kiel loĝistiko kaj pakado. Kiam oni elektas, speciala konsidero devas esti donita al rapideco, ŝarĝo kaj zono vivo, kaj regula prizorgado (kiel streĉa alĝustigo) devus esti farita por certigi long-stabilan funkciadon.
